市场上具有不同类型的UPS,其特性也千差万别，这就给数据中心行业造成了极大的混乱。例如，目前人们普遍认为只有两种类型的UPS系统，即后备式UPS和在线式UPS。这两个常用术语并不能正确地描述现有的各种UPS系统。在正确地了解不同类型的UPS拓扑结构后，就可以消除有关UPS系统的众多错误观点。UPS拓扑结构指的是UPS设计的基本特征。通常，不同厂商生产的机型在设计或拓扑结构上大同小异，但在性能特性方面却相差巨大。

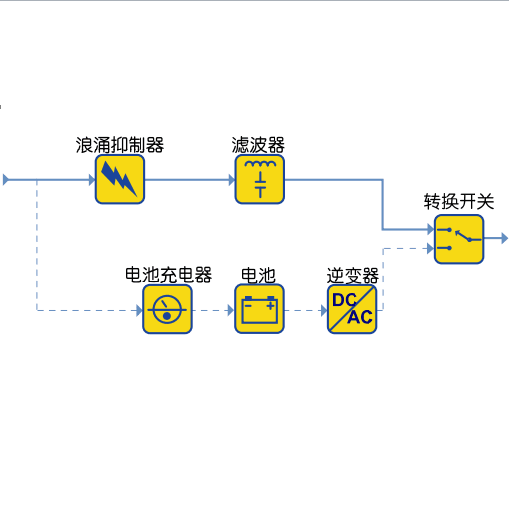

后备式UPS是用于个人计算机的最常见的类型。在圈1所示的结构图中，转换开关设置为选择滤波后的交流输入作为主电源(图中实线路径)，一旦主电源出现故障，就会切换到电池/逆变器作为备用电源。一旦发生这种情况， 转换开关必须进行操作，将负载切换到电池/逆变器备用电源上(图中虚线路径)。逆变器只在电源出现故障时才启动，因此称作“后备式”。这种设计的主要优点是效率高、尺寸小和成本低。如果采用适宜的滤波电路和浪涌保护电路，这些系统还可以提供适当的噪声过滤和浪涌抑制功能。
